TIPOS DE TERMOMETROS


TERMOMETRO DE LIQUIDO EN TUBO DE VIDRIO

para esta clase de termometro usualmente se suelen utilizar sustancias tales como el mercurio y el alcohol etilico; esta compuesto por un tipo de vidrio generalmente en forma de tubo cilindrico o un deposito de forma esferico; la sustancia al interior del tubo o el cilindro se expande y la temperatura se puede medir gracias a que en un costado del tubo se encuentra una escala que la comparamos con la altura alcanzada por la sustancia; esto nos da la informacion que necesitamos.



imagen de un termometro de liquido en tubo de vidrio tomada de www.instrumentoantiguo.com







TERMOMETRO DE VIDRIO EN ENVOLTURA METALICA

el principio de esta clase de termometros es un dispositivo que no es mas que un manometro que mide la temperatura del liquido que se encuentra en el interior del dispositivo; la temperatura del liquido unicamente va a depender del aire al cual se le desea medir la temperatura. con esto se hace una relacion entre la temperatura del liquido y la temperatura del aire; logicamente la escala de esta clase de termometros nos indicara la temperatura del aire y no del liquido asi que se utiliza una clase especial de manometro.






manometro utilizado en la elaboracion de un termometro de vidrio en envoltura metalica tomada de www.instrumentoantiguo.com







Termómetros de par termoeléctrico

el principio de esta clase de termometros es un conjunto conformado por dos hilos metalicos y en volotimetro calibrado; cuando la temperatura en los hilos es diferente se crea una fuerza electromotriz que es medida por el voltimetro; esta clase de termometro tiene la particular de medir temperaturas muy elevadas y en algunas ocaciones muy bajas.







principio de un termometro de par termoelectrico tomada de
www.textoscientificos.com/






Termómetros bimetálico

esta clase de termometros esta conformado por dos placas metalicas soldadas una contra la otra; cuando la temperatura aumenta obliga a una de las dos placas a curvarse sobre la otra; una de las placas se curva en forma de espiral este sistema esta conectado a un conjunto de poleas y palancas que terminan en la aguja que finalmente mide la temperatura del sistema.







imagen de un termometro bimetalico tomado de
www.textoscientificos.com/








Termómetros de resistencia de platino

es de los termometros mas precisos que hay debido a la capacidad que tiene de medir una gran gama de temperaturas; este se compone por un hilo de platino conectado a una vateria; su principio es el siguiente: la temperatura a la que es expuesta el hilo crea variaciones electricas que es percibida por un aparato de medicion que permite arrojar finalmente el resultado obtenido por tal medicion.





principio de un termometro de resistencia de platino tomada de www.textoscientificos.com/







termometros electronicos e infrarojos

este tipo de termometros generalmente son utilizados para medir la temperatura corporal esta compuesto por una bateria que le da energia a un sistema conformado por un circuito provisto de una memoria que contiene las diferentes temperatura, entonces si la temperatura medida concuerda con la temperatura almacenada esta lanza la informacion a travez de una pantalla la cual puede ver el usuario; el termometro infrarojo ademas de las anteriore caracteristicas esta dotado de una sonda infraroja que recoje la informacion; es utilizado especialmente para el conducto auditivo.



imagen de un termometro electronico tomado de www.textoscientificos.com/






imagen de un termometro infrarojo tomado de www.textoscientificos.com/





termometros de gas a volumen constante

Utiliza los cambios de presión de un gas cuyo volumen se mantiene constante. El gas generalmente Hidrogeno o Helio, esta contenido en el deposito C, y la presión ejercida sobre el puede medirse con un manómetro de mercurio abierto. Cuando se eleva la temperatura del gas, se dilata y obligando al mercurio a descender en el tubo B y a elevarse en el tubo A. Los tubos A y B están unidos por un tubo flexible de goma D, y elevando A puede hacerse que el nivel del mercurio en B vuelva a la señal de referencia E. De este modo, el gas se mantiene a volumen constante.






principio de un termometro de volumen constante tomada de www.instrumentoantiguo.com

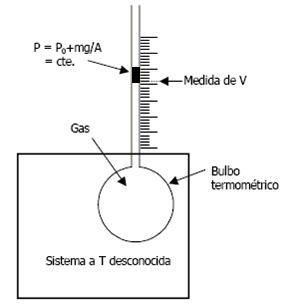

termometros de gas a presion constante


basicamente se compone de tres elementos:
  1. recipiente que contiene el liquido
  2. gas almacenado
  3. un sistema de medida
el principio de esta clase de termometros es muy simple; al variar la temperatura del liquido varia la temperatura del gas esto provoca que las moleculas del gas se acumulen al encontrar una resisitencia finalmente ocacionando que dicha resistencia seda y se ubique en un punto dicho punto registrara un valor en una escala previamente determinada por un patron que compara la distancia que recorrio la resistencia con la temperatura obtenida.










imagen de un termometro infrarojo tomado de
www.textoscientificos.com/
